Автоматические платформы для мультиплексного анализа

Автоматические платформы для мультиспектрального анализа

рис 23 Mantra.png _5_-0.jpg рис 20 Polaris.png

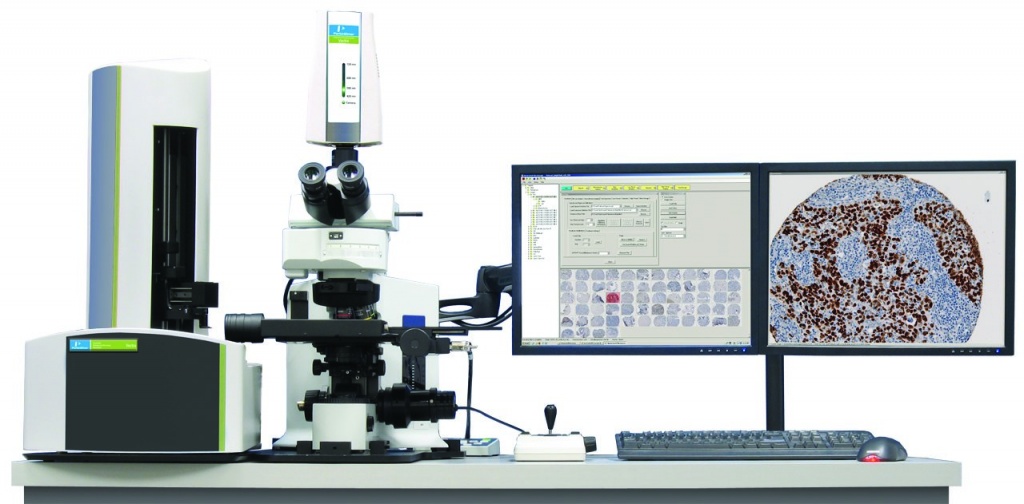

Рабочая станция Mantra™ для мультиплексного анализа Автоматическая сканирующая система Vectra® 3 для мультиплексного анализа и автоматизированного поиска зон интереса Универсальная сканирующая система Vectra Polaris для мультиплексного анализа и стандартного светлопольного сканирования


Платформы разработаны для исследований иммунологических процессов при онкологических заболеваниях, для документации и анализа результатов многоцветного флуоресцентного иммуногистохимического окрашивания на парафиновых срезах.

При помощи уникальной комбинации LCTF (liquid crystals tunable filter) камеры и программного обеспечения inform системы PerkinElmer способны детектировать до 6 биомаркеров на 1 стекле с высоким разрешением, что позволяет проводить анализ взаимного расположения клеток различного фенотипа с беспрецендентной точностью и воспроизводимостью.

Иллюстрация
Система Mantra™ - позволяет полноценно работать с многоцветными ИГХ препаратами на отдельных полях зрения, а также полноценно анализировать их в программном обеспечении inform. Поиск полей зрения в таком случае осуществляется оператором.



Автоматизированная сканирующая система Vectra® 3.0 позволяет осуществлять поиск зон интереса по заданным критериям, автоматическую документацию и анализ этих зон.

Максимальная загрузка до 200 стекол – оптимальное решение для лабораторий с большим потоком исследований.


Иллюстрация

Новейшая гибкая автоматизированная платформа Vectra® Polaris™ с максимальной загрузкой до 80 стекол сочетает в себе возможность потоковой автоматической документации флуоресцентных многоцветных ИГХ препаратов и стандартное светлопольное сканирование гистологических стекол стандартных окрасок.

Системы PerkinElmer для мультиплексного анализа используют многоцветный подход к визуализации, что позволяет разделять автофлуоресценцию и сигналы флуорохромов, а также корректировать любые пересечения между флуорохромами.

Сигналы одного цвета могут иметь совершенно разные спектры излучения.
Традиционный подход к документации флуоресцентного излучения образца с использованием систем фильтров – позволяет получать 1 монохромное изображение с 1 системы фильтров.

Технология мультиплексного имиджинга заключается в захвате сигнала в серии спектральных диапазонов на одной системе фильтров, получая наиболее полную информацию об образце. Что позволяет получить разрешение по λ для каждого поля зрения. Это достигается при помощи специализированной монохромной камеры имеющей дополнительный настраиваемый фильтр на жидких кристаллах.








Фильтр на перестраиваемых жидких кристаллах (LCTF)

Преимущества
  • Настраиваемый узкий спектр эмиссии;
  • Регистрация нескольких длин волн на одной системе фильтров;
  • Отсутствует сдвиг (характерно для традиционных систем);
  • Мгновенная настройка на нужную длину волны с точностью до 2 нм;
  • Отличное качество спектра.

Таким образом, на каждой системе фильтров захватывается серия снимков с шагом до 2нм. Например, только при документации на системе фильтров FITC (эмиссия в диапазоне 510-550 нм) – система документирует 20 монохромных снимков.

Рис 26 спектр.jpg


Разделение сигналов от флуорохромов с близкими спектрами возбуждения/излучения, а также устранение автофлуоресценции проводятся за счет программной обработки массива монохромных изображений, полученных с шагом 2 нм.

рис 27.jpg рис 28.jpg
Многоцветное флуоресцентное изображение среза поджелудочной железы (DAPI, Alexa 555 и Alexa 647) Монохромное изображение по каналу Alexa 555, полученное на стандартную камеру
рис 29.jpg рис 30.jpg
Монохромное изображение по каналу Alexa 555, полученное на системе PerkinElmer после программной обработки Монохромное изображение по каналу Alexa 647, полученное на системе PerkinElmer после программной обработки
рис 31.jpg
Многоцветное флуоресцентное изображение, готовое для анализа в программном обеспечении PerkinElmer


*RUO – только для научных исследований
